「バックホウ＋α」で実現するICT中層混合処理

ダイナWミキシング工法

「ダイナWミキシング工法」は、バックホウに撹拌アタッチメントを接続するだけで、中層混合処理ができます。ICT施工管理装置は、GNSSによる３次元管理に加え、クラウドシステムとの連動により遠隔臨場とバックオフィス連携を支援します。

特徴 *従来工法「トレンチャ式」との比較

1
【工期短縮・工費低減】

撹拌アタッチメントが、コンパクトで取付容易なため、従来工法より組立分解日数を縮減 できます。

2
【工期短縮・工費低減】

特に、深度７ｍ程度以下では、重機が従来工法より小さくなるため、仮設表層改良の仕様が低減します。

3
【施工性向上】

重機の機動力が高く、小規模工事や狭小敷地に適します 。

4
【撹拌性の向上】

２つの撹拌機構により、撹拌性を高めています。

２つのタイプ

対応深度および撹拌方式によって、２種類のタイプがあります．

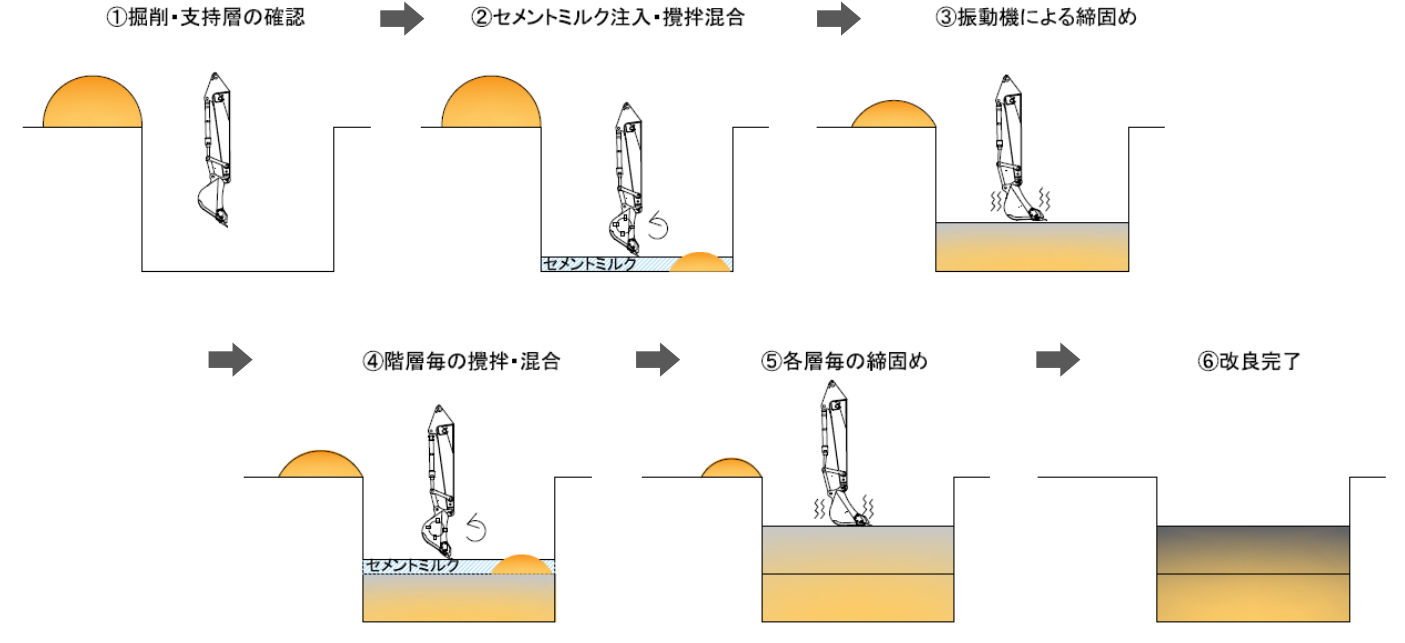

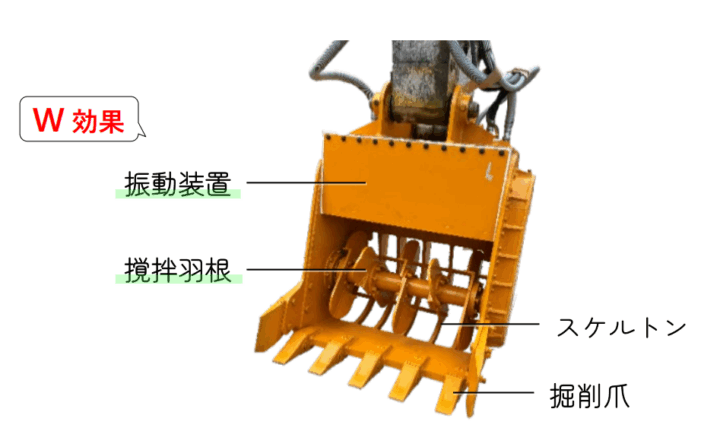

バイブロ・バケット型（VB）
深度 0.5~5.0ｍ

  • バケットで、支持層を確認できます。
  • 粉体撹拌・スラリー撹拌に対応します。
  • 振動による流動化・締固め効果により、密実な改良体を築造します。また、使用水と残土量を低減します。
施工例（乾式）
施工例（乾式）
施工例（湿式）
施工事例
詳しくはこちら
バイブロ・バケット型（VB）
パンフレット
ダウンロードはこちらから

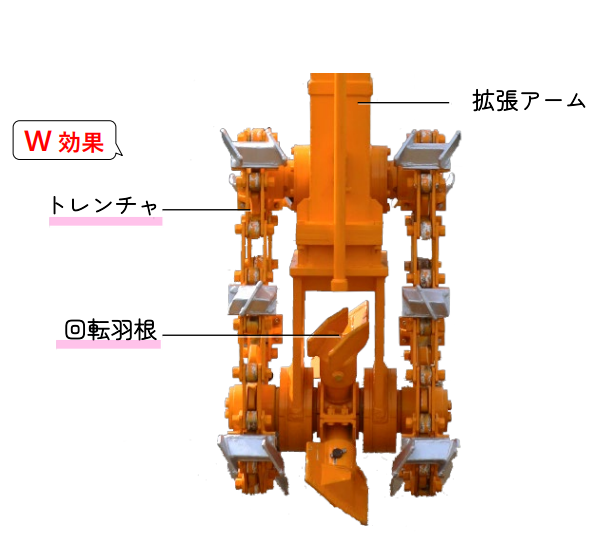

ショート・トレンチャ型（ST）
深度 3.0~10.0ｍ

  • 長方形掘削のため改良率１００%です。
  • ２種類の縦撹拌機構が共廻を抑制し、均質な改良体を築造します。
  • 回転羽根が未撹拌となりやすい中央部を撹拌混合します。
施工例（アーム接続状況）
施工例（アタッチメント部）
施工例（掘削撹拌状況）
施工事例
詳しくはこちら
ショート・トレンチャ型（ST）
パンフレット
ダウンロードはこちらから
ICT 施工管理装置 ＋ DXクラウドシステム

「えんかくん」

マルチGNSSにより 施工情報を3Dデータで管理し，遠隔地間でリアルタイム共有します．

1. 初心者オペが、ガイダンス機能等により、即戦力となります

2. 発注者等は、遠隔地から施工状況を確認できます。

3. 施工管理サポート部門が、施工条件登録や報告書作成等を支援できます。

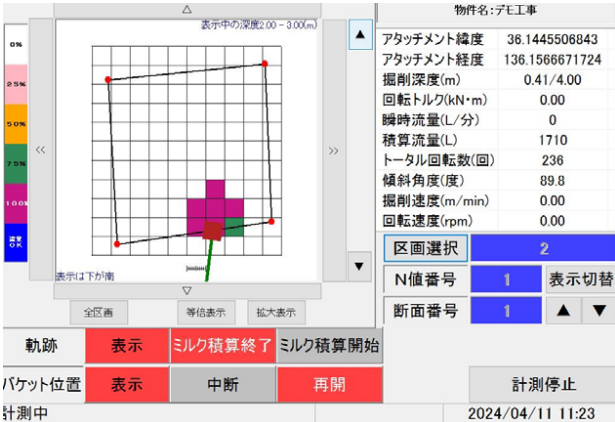

管理画面例（平面）
管理画面例（断面）
出力例（レポート機能）


ダイアWミキシング工法
パンフレット
ダウンロードはこちらから
